Nodaladapter für Canon EOS 30D mit Canon EF-S 17-85mm 1/4-5.6 IS USM mit variabler Nodalpunktanpassung für 17mm, 24mm, 35mm und 50mm







Das ganze besteht aus:

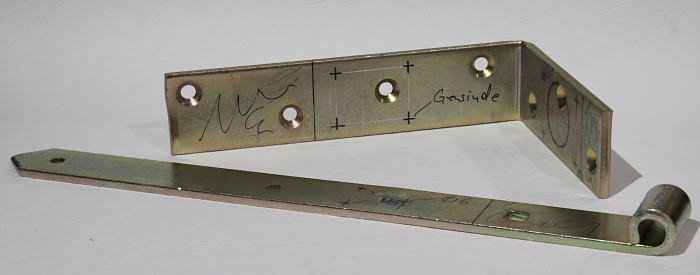

  • einem Winkel (abgeschnittener Balkenwinkel 180x120, 5mm dick von OBI)
  • einem Flacheisen (abgeschnittener Ladenband 300x30, 5mm dick von OBI)
  • ein Paar Schrauben
  • einem Schnellwechseladapter (in meinem Fall Manfrotto 384)
  • und optional einem ausgemusterten 2-Wege-Neiger (dient als Panoramateller)
    		•





    Kosten: €12,- für die Eisen und Schrauben + optional Panoramateller/Schnellwechseladapter



    Die Konstruktion passt auch für andere Objektive und andere Kameras. Dazu muss lediglich ein Maß korrigiert und die objektiv-/brennweitenspezifischen Nodalpunkte neu ermittelt werden. Es kann natürlich auch ohne Schnellwechseladapter (die Kamera wird direkt auf das Flacheisen geschraubt) und ohne Panoramateller gebaut werden (der Winkel wird direkt auf einen vorhandenen Stativkopf mit Winkelskallierung geschraubt).



    Genaue Maßzeichnungen für beide Ausführungen stehen als Powerpoint-Dateien zum Download bereit:



  • Variante A: entspricht meiner Lösung (mit Adapter und Teller)
  • Variante B: neutralisiert auf eine Lösung ohne Adapter und ohne Teller

    •

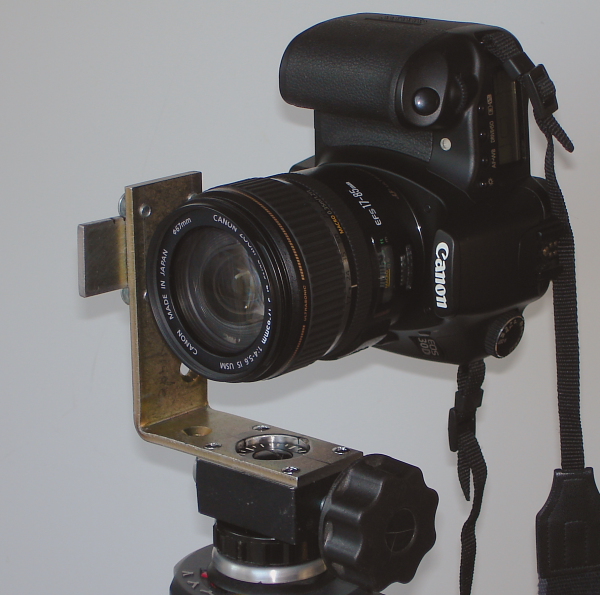

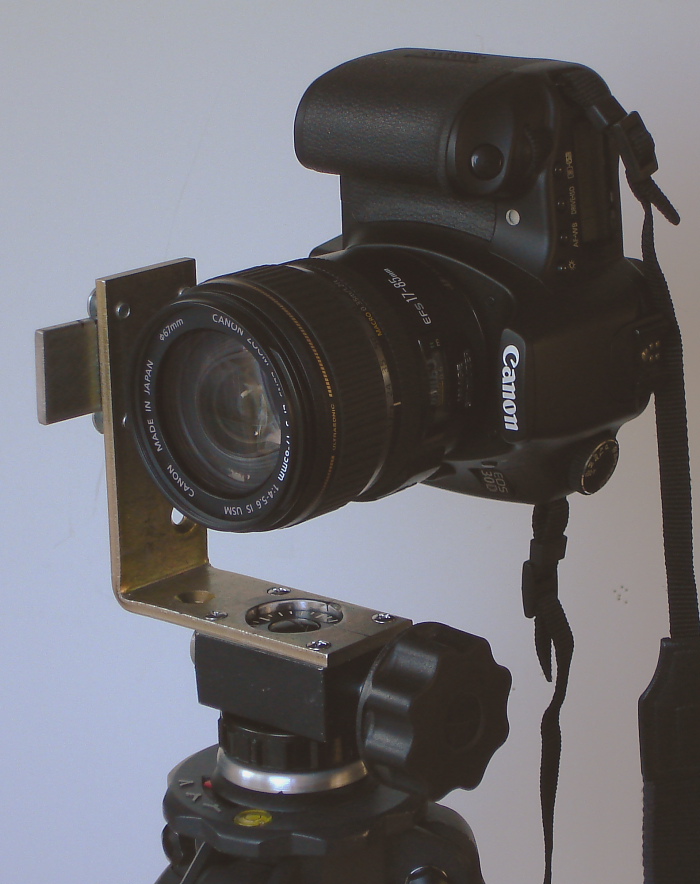

    Und hier ein Paar Bilder mit und ohne Kamera

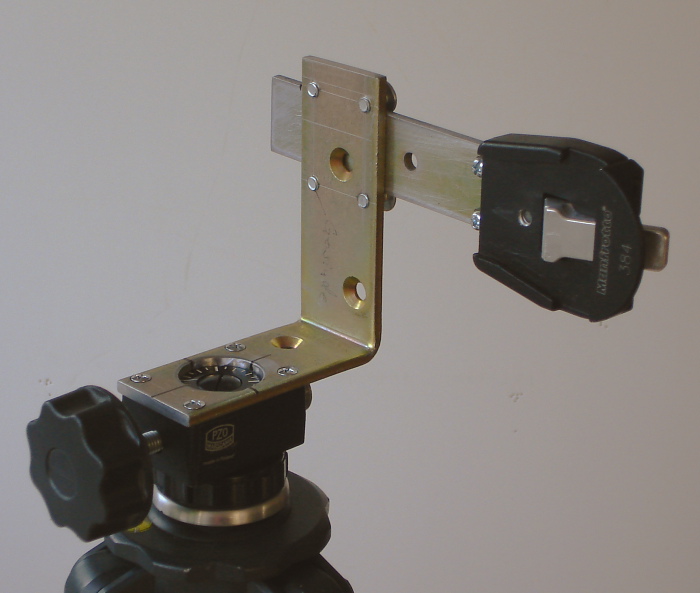

    Befestigung des Winkels an den ausgemusterten 2-Wege-Neiger

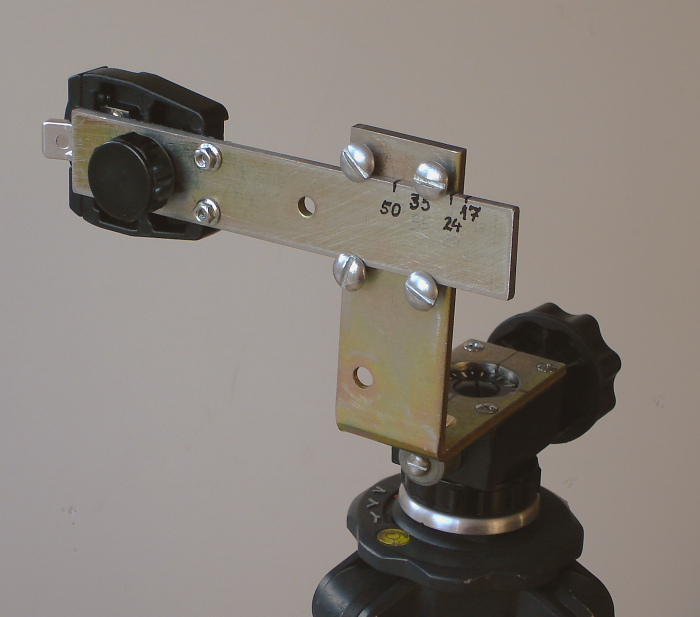

    Befestigung des Flacheisens mit Hilfe der vier Linsenkopfschrauben. Sie lassen sich problemlos mit einem 10 Cent-Stück lösen bzw. anziehen, so dass das Flacheisen leicht verschoben und dann bombenfest fixiert werden kann.

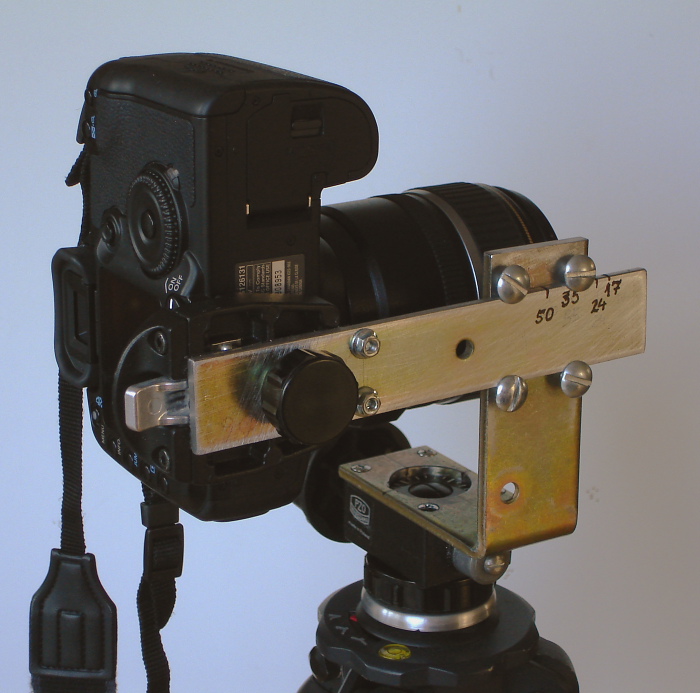

    Schnellwechseladapter (optional) wird mit Hilfe einer Rändelschraube befestigt und zusätzlich mit zwei kleinen Schrauben gegen Verdrehen/Kippen gesichert.

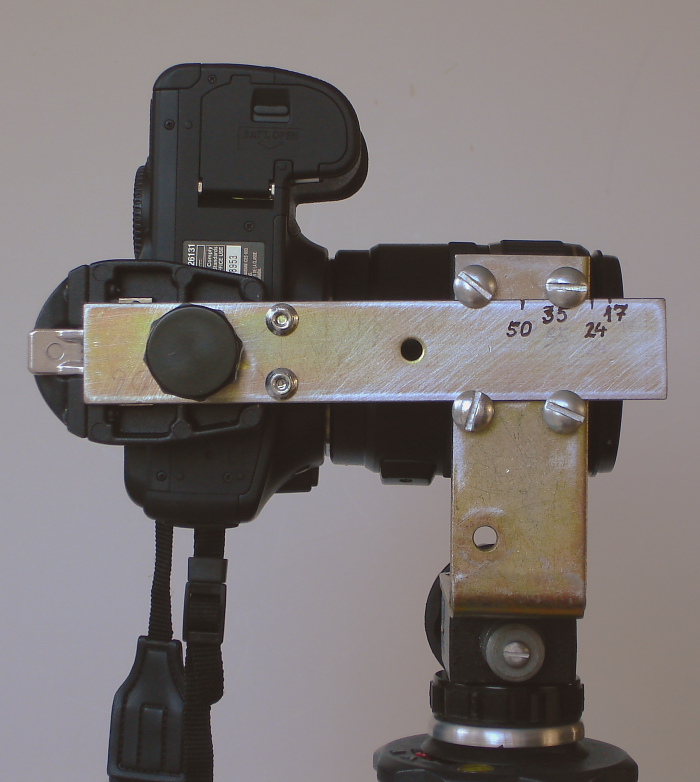

    Nodalpunktmarkierung für die unterschiedlichen Brennweiten 17-50mm

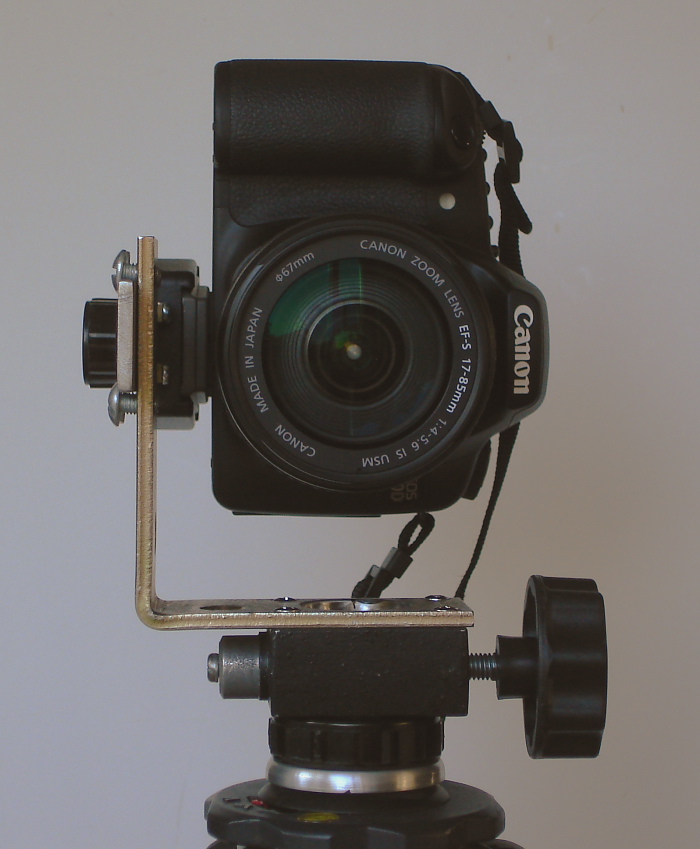

    Vorderansicht



    Nodalpunktposition ermittelt für 24mm
